La technologie de l’usinage ultrasonique : un processus révolutionnaire
L’usinage ultrasonique représente une avancée significative dans le domaine de la fabrication et de l’usinage de matériaux. Ce processus non conventionnel permet de travailler des matériaux durs et fragiles, qu’ils soient conducteurs ou non, que les méthodes d’usinage traditionnelles ne peuvent pas traiter. Dans cet article, nous allons explorer en profondeur le fonctionnement de l’usinage ultrasonique, sa construction, ses avantages et ses applications.
Principe de fonctionnement
L’usinage ultrasonique repose sur l’utilisation de vibrations ultrasoniques, qui se situent généralement entre 20 et 30 kilohertz. Ces vibrations, qui sont inaudibles pour l’oreille humaine, sont générées par un transducteur électromécanique. Le processus fonctionne comme suit :
– Un générateur de haute fréquence convertit le courant alternatif standard en une énergie électrique à haute fréquence.
– Cette énergie est transmise à un transducteur qui la transforme en vibrations mécaniques.
– Un amplificateur, également appelé cône ou horn, augmente l’amplitude des vibrations avant qu’elles n’atteignent l’outil.
– L’outil, conçu pour correspondre à la forme de la cavité à créer, vibre et exerce une pression légère sur le matériau à usiner.
– Une boue abrasive, composée de particules dures suspendues dans un liquide, est introduite entre l’outil et la pièce à usiner, ce qui permet d’éroder le matériau par abrasion à un niveau microscopique.

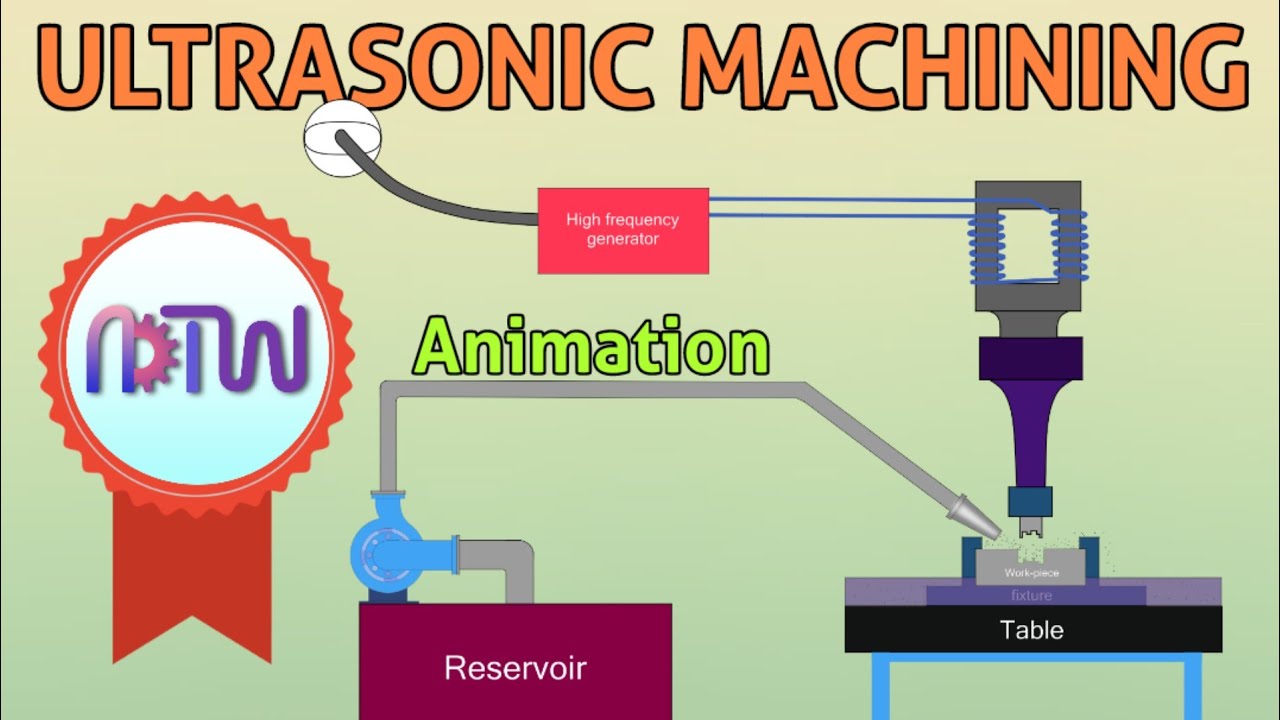

Construction d’un système d’usinage ultrasonique
Un système d’usinage ultrasonique est composé de plusieurs éléments essentiels :
– Alimentation électrique : Fournit le courant alternatif nécessaire pour générer la haute fréquence.
– Générateur haute fréquence : Transforme le courant alternatif en énergie ultrasonique.
– Transducteur électromécanique : Convertit cette énergie en vibrations mécaniques.
– Amplificateur : Augmente l’amplitude des vibrations pour un usinage efficace.
– Porte-outil : Tient l’outil en place pendant le processus.
– Boue abrasive : Composée de particules comme le carbure de silicium ou l’alumine, elle est essentielle pour l’abrasion.
– Pompe : Assure l’approvisionnement constant de la boue abrasive à la zone d’usinage.
Paramètres influençant le processus d’usinage
Le taux d’enlèvement de matière (REM) est un facteur clé dans l’usinage ultrasonique. Plusieurs paramètres influencent ce taux :
– La surface de coupe de l’outil : Un rapport inverse entre la surface de coupe et le REM.
– La fréquence des vibrations : Elle peut affecter l’efficacité de l’abrasion.
– Le type et la taille des particules abrasives : Leur concentration et leur nature déterminent également le REM.
Avantages de l’usinage ultrasonique
L’usinage ultrasonique présente plusieurs avantages :
– Capacité de percer des trous circulaires et non circulaires dans des matériaux très durs.
– Pas besoin de chauffer la pièce à usiner, ce qui est bénéfique pour les matériaux sensibles à la chaleur.
– Accepte à la fois les matériaux conducteurs et non conducteurs.
– Peut être opéré par un personnel semi-qualifié.
– Permet d’atteindre une grande précision lors de l’usinage.
Inconvénients à considérer
Malgré ses nombreux avantages, l’usinage ultrasonique a également des inconvénients :
– Taux de coupe de matière relativement faible.
– Limité à la taille de la surface de la machine.
– Durée de vie des outils souvent réduite.
Applications pratiques de l’usinage ultrasonique
L’usinage ultrasonique est utilisé dans une variété d’applications industrielles :
– Perçage de trous de toutes formes.
– Usinage de matériaux fragiles tels que la céramique.
– Gravure et découpe de matériaux durs.
– Fabrication de pièces complexes qui nécessitent une grande précision.
Vers un avenir prometteur
Le processus d’usinage ultrasonique continue d’évoluer et de se développer, ouvrant la voie à de nouvelles possibilités dans le domaine de la fabrication. Son efficacité à traiter des matériaux difficiles et son adaptabilité le rendent indispensable dans de nombreux secteurs. Alors que les industries recherchent des solutions innovantes pour répondre aux défis modernes, l’usinage ultrasonique pourrait bien représenter une solution clé pour l’avenir de la fabrication avancée. 🌟
En apprenant sur cette technologie, nous nous rapprochons d’un avenir où la fabrication devient non seulement plus efficace, mais aussi plus accessible pour une variété de matériaux.
